ADatenmatrix10 x 10ist das kleinste ECC 200 DataMatrix-Symbol, bestehend aus einem 10 x 10-Gitter, das verwendet wird, um sehr kleine Datenmengen zu kodieren.

Aufgrund seines minimalen Fußabdrucks - oft um 1 mm - ist die DataMatrix10 x 10ist weit verbreitet in Industrien wie Luft- und Raumfahrt, Elektronik und Medizingeräte, wo Markierungsraum extrem begrenzt ist.

Diese kompakte Größe hat jedoch strenge Einschränkungen. Eine DataMatrix10 x 10kann nur ein paar Zeichen speichern und erfordert eine genaue Kontrolle der Markierungs- und Scanbedingungen.

Dieser Leitfaden erläutert seine Größe, Kapazitätsgrenzen und wann es in realen Anwendungen die richtige Wahl ist.

Was ist eine DataMatrix 10 x 10? (Definition und praktische Bedeutung)

Eine DataMatrix10 x 10Ein 2D-Barcode besteht aus10 Reihen x 10 Spalten (100 Module)nach der ECC 200 Norm.

Obwohl es aus 100 Modulen besteht, ist ein erheblicher Teil dieses Raumes für strukturelle Muster und Fehlerkorrektur reserviert. Dadurch bleibt nur ein minimaler Bereich für tatsächliche Daten übrig, der grundsätzlich definiert, wie das Symbol in der Praxis verwendet wird.

Mit anderen Worten, die10 x 10Format existiert nicht für Flexibilität, sondern fürextreme Raumeinschränkungen.

DataMatrix 10 x 10 Kapazitätsgrenzen (was Sie tatsächlich kodieren können)

Die wichtigste Einschränkung ist die Datenkapazität – und hier scheitern viele Implementierungen.

Obwohl das Symbol 100 Module enthält, steht nur ein kleiner Teil für die tatsächlichen Daten zur Verfügung. Der Rest ist für:

• Findermuster (L-förmiger Rand)

• Zeitmuster

• Fehlerkorrektur (Reed-Solomon, ca. 25%)

Dadurch ist die nutzbare Nutzlast extrem begrenzt.

Praktische Kapazitätsgrenzen:

Gemäß der Spezifikation ECC 200 ist die maximale Kapazität eines10 x 10Die DataMatrix ist:

•Numerisch: 6 Ziffern

•Alphanumerisch: 3 Zeichen

•Binär: 1 Byte

Schlüsseleinsicht:

A10 x 10DataMatrix ist nicht „klein, aber flexibel“.streng begrenztSelbst ein einziges zusätzliches Zeichen zwingt das Symbol zu erweitern.

Beispielsweise wird ein Versuch, die Codierung "1234567" wird automatisch generieren12 x 12 Symbolnicht10 x 10.

Physische Größe der DataMatrix 10 x 10 (Modulgröße und Quiet Zone)

Sobald die Daten definiert sind, ist die nächste Einschränkung die physische Größe.

Die endgültigen Dimensionen hängen vonX-Dimension (Modulgröße). Bei hochpräzisen Markierungssystemen kann dies bis zu 0,1 mm liegen.

Typische physikalische Dimensionen:

•Matrixgröße:bestimmt durch die Modulgröße (X-Dimension), nicht festgelegt

•Ruhige Zone:mindestens 1 Modulbreite auf jeder Seite

•Insgesamt benötigter Platz:abhängig von der Modulgröße und beinhaltet die Ruhezone

Beispielsweise ist bei einer Modulgröße von 0,25 mm ein10 x 10Die DataMatrix wäre etwa 2,5 mm x 2,5 mm (ohne Ruhezone) und größer, wenn die Ruhezone enthalten ist.

Viele Markierungsfehler sind nicht durch Kodierungsfehler verursacht, sondern durch eine unzureichende Ruhezone oder einen schlechten Kontrast um das Symbol herum.

DataMatrix Größenvergleich (10 x 10 vs. größere Symbole)

Um zu entscheiden, ob10 x 10ist angemessen, hilft es, es mit den nächsten Größenstegen zu vergleichen.

Praktische Regel:Wenn Ihre Daten sogar etwas komplex sind, ist 10 x 10 in der Regel nicht die richtige Wahl.

Wann verwenden Sie DataMatrix 10 x 10 (reale industrielle Anwendungen)

Aufgrund seiner Einschränkungen wird dieses Symbol nur in sehr spezifischen Szenarien verwendet.

1. PCB und Mikroelektronik

Bei der PCB-Herstellung ist der verfügbare Markierungsplatz extrem begrenzt.Um innerhalb eines10 x 10Symbol, Hersteller oftDatenformate komprimieren (z.B. Basis-36-Kodierung).

2. Medizinische Instrumente und Implantate

Chirurgische Werkzeuge müssen wiederholte Sterilisierungszyklen überleben.Etiketten zerstören sich schnell, daher ist eine dauerhafte Kennzeichnung erforderlich.

A10 x 10DataMatrix ermöglicht Rückverfolgbarkeitohne Beeinträchtigung der Benutzerfreundlichkeit oder der strukturellen Integrität.

3. Luft- und Raumfahrt- und Präzisionskomponenten

In der Luft- und Raumfahrt müssen auch kleine Teile nachverfolgbar sein.Die Kennzeichnung darf die Komponente jedoch nicht schwächen.

Dies schafft einen perfekten Anwendungsfall für ultrakleine Symbole.

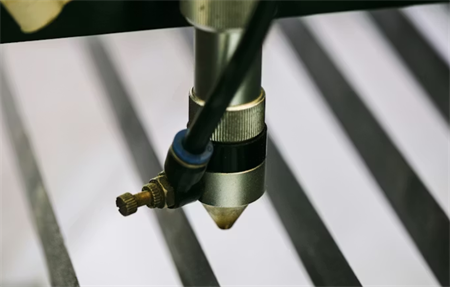

Direkte Teilekennzeichnung (DPM): Warum 10 x 10 verwendet wird

In den meisten realen Fällen ist DataMatrix10 x 10wird verwendet inDirekte Teilekennzeichnung (DPM).

Anstatt Etiketten zu drucken, wird der Code direkt mit:

• Lasermarkierung

• Punkt Peening

• Chemisches Ätzen

Der Vorteil ist die Haltbarkeit.Der Trade-Off ist, dassLesbarkeit wird viel schwieriger zu kontrollieren.

Herausforderungen bei der Lesbarkeit (und wie man sie behebt)

In dieser Skala ist die Generierung des Codes nicht der schwierige Teil.Zuverlässig zu lesen ist.

Häufige Probleme sind:

• Reflexion auf Metalloberflächen

• Niedriger Kontrast nach der Markierung

• Unzureichende Moduldefinition

Industrielösungen:

• Industrielle Visionssysteme (keine Verbraucherscanner)

•Dsome Beleuchtung, um Reflexionen zu reduzieren

• Optimierte Laserparameter für hohen Kontrast

Diese werden in der Regel nach ISO DPM Qualitätsstandards validiert.

Wie man eine DataMatrix 10 x 10 richtig generiert

Um erfolgreich eine10 x 10Symbol:

1.Halten Sie die Daten extrem kurz (6 Stellen oder weniger empfohlen)

2.Verwenden Sie ECC 200-kompatible Kodierungssoftware

3.Validieren Sie die Symbolgröße vor der Markierung

4.Testlesbarkeit unter realen Bedingungen

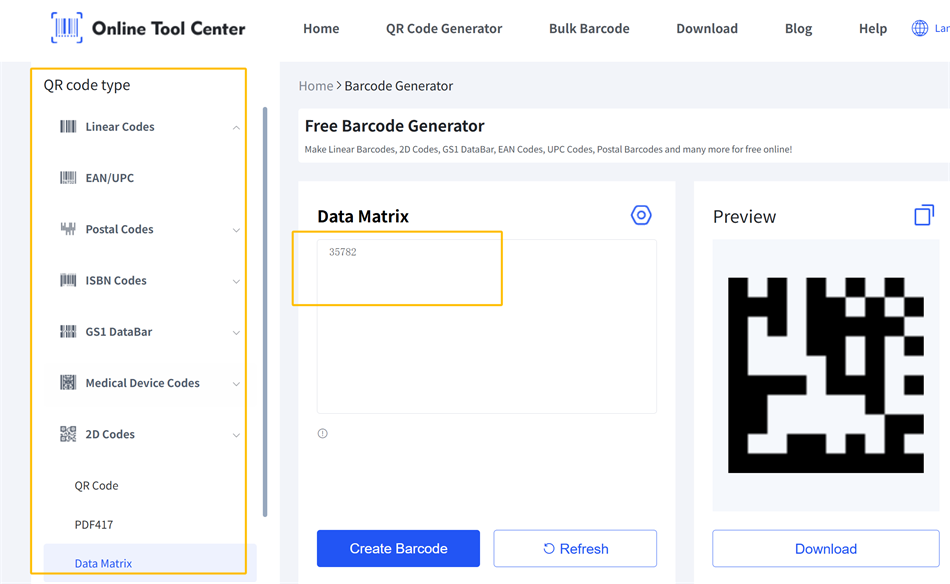

In der Praxis gibt es vielekostenlose online 2D Barcode Generatorendie schnell eine DataMatrix 10 x 10 erstellen kann. Der Vorgang ist in der Regel einfach – geben Sie einfach Ihre Daten ein und das Tool generiert das Symbol automatisch.

Schlüsselregel:Wenn Ihre Daten nicht natürlich innerhalb der Grenze passen, zwingen Sie sie nicht - verwenden Sie stattdessen ein größeres Symbol.

Schlussfolgerung: Wenn 10 x 10 die richtige Wahl ist

Die DataMatrix10 x 10ist kein allgemeiner Barcode, sondern eine Lösung für extreme Platzbeschränkungen.

Richtig eingesetzt ermöglicht es die Rückverfolgbarkeit der kleinsten Komponenten. Wenn es falsch verwendet wird, führt es oft zu unlesebaren Codes.

Letztendlich hängt der Erfolg weniger von der Generierung des Symbols ab - und mehr von der Gestaltung des gesamten Markierungs- und Scanprozesses rund um seine Grenzen.

Häufige Fragen zu DataMatrix 10 x 10

Q1: Was ist die kleinste DataMatrix-Größe?

Die kleinste häufig verwendete ECC 200 DataMatrix Größe ist10 x 10.

Q2: Wie viele Daten kann ein10 x 10DataMatrix Store?

Bis zu 6 numerische Ziffern oder 3 alphanumerische Zeichen.

Q3: Können Smartphones scannen10 x 10Codes?

Einige Smartphones können DataMatrix-Codes scannen, aber für10 x 10Bei Symbolen – insbesondere bei DPM oder kontrastarmen Bedingungen – ist die Scanzuverlässigkeit oft begrenzt.
